[扩展基础] 阶梯形偏心扩展基础的定位?

[复制链接]
发表于 2016-5-31 23:11:53 | 显示全部楼层 |阅读模式
本帖最后由 Yan 于 2016-6-1 10:59 编辑

采用偏心扩展基础后,对于第一阶长度和宽度的定位,程序中未给予明确。比如下图

第一张图,第一阶、第二阶均跟随基础偏心200而定(以柱中心为中心偏移)。第二张图,第二阶偏心200,第一阶以柱中心为中心,未偏移。请问程序是以哪种情况为准?

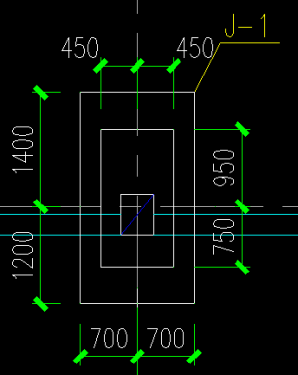

第一张图

第一张图

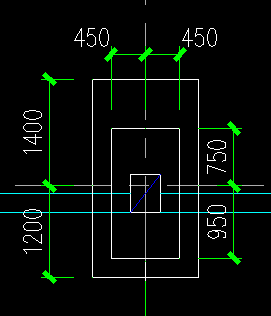

第二张图

第二张图
 楼主| 发表于 2016-5-31 23:13:19 | 显示全部楼层

阶梯型基础

本帖最后由 Yan 于 2016-6-1 11:00 编辑
Yan 发表于 2016-5-21 21:34
软件不会考虑,应自行计算。


采用偏心扩展基础后,对于第一阶长度和宽度的定位,程序中未给予明确。比如下图

第一张图,第一阶、第二阶均跟随基础偏心200而定(以柱中心为中心偏移)。第二张图,第二阶偏心200,第一阶以柱中心为中心,未偏移。请问程序是以哪种情况为准?

回复 支持 反对

使用道具 举报

发表于 2016-6-1 10:51:56 | 显示全部楼层

阶梯型基础

本帖最后由 Yan 于 2016-6-1 10:55 编辑
skybluelantian 发表于 2016-5-31 23:13
采用偏心扩展基础后,对于第一阶长度和宽度的定位,程序中未给予明确。比如下图

第一张图,第一阶、第 ...


阶梯排序为从下往上。最下一阶为第一阶。

第二、三阶平面尺寸在两个方向上的中心,均与柱中心重合。

第二、三阶相当于柱的放脚。
回复 支持 反对

使用道具 举报

发表于 2016-6-1 11:09:35 | 显示全部楼层
子程序帮助中有:


·第二阶宽度 b2、第三阶宽度 b3
··b2、b3——分别为阶梯形基础第二、三阶底面宽度(mm)。
··程序限定第二阶、第三阶中心与柱中心重合,即柱 Y 向轴线至第二阶左边缘的距离为 0.5(b2+hc1-hc2)、柱 Y 向轴线至第三阶左边缘的距离为 0.5(b3+hc1-hc2)。

·第二阶长度 l2、第三阶长度 l3
··l2、l3——分别为阶梯形基础第二、三阶底面长度(mm)。
··程序限定第二阶、第三阶中心与柱中心重合,即柱 X 向轴线至第二阶下边缘的距离为 0.5(l2+bc1-bc2)、柱 X 向轴线至第三阶下边缘的距离为 0.5(l3+bc1-bc2)。


http://www.morgain.com/Help/Spre ... ntric_parameter.htm
