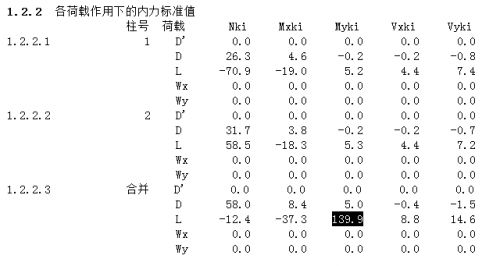

合并计算的 Myk = Nk1 * x1 + Myk1 + Nk2 * x2 + Myk2
Nk1、Nk2 —— 分别为柱号 1、柱号 2 的轴力;
x1、x2 —— 分别为柱号 1、柱号 2 柱截面形心相对于基础中心点 x 坐标;
Myk1、Myk2 —— 分别为柱号 1、柱号 2 的 Y 向弯矩。
由“1.2.1.3 柱截面形心相对于基础中心点位置(X, Y): -1000, 0; 1000, 0”,x1 = -1.0m、x2 = 1.0m。
Myk = -70.9*(-1.0) + 5.2 + 58.5*1.0 + 5.0 = 139.9kN·m。
要注意的是,这是柱底弯矩,不是基底弯矩。 |
